一、引言：为什么水处理系统必须引入PID联动控制
在现代水处理与工业过程控制中，单纯依赖人工调节或简单启停控制，已无法满足稳定性、连续性与精细化运行的要求。特别是在以下场景中：
•循环水电导率自动控制
•泳池余氯/ORP/pH联动消毒
•化工溶液浓度自动配比
•RO/超纯水系统水质稳定控制
•污水处理加药的精确调节
PID（比例-积分-微分）控制成为实现自动稳态控制的核心算法。而SUNTEX上泰仪器（台湾上泰），凭借其成熟的在线水质检测技术与稳定的模拟量/数字输出能力，为PID联动控制提供了非常可靠的硬件基础。
本文将从工程角度出发，系统讲解SUNTEX仪表PID联动方案的设计思路、实施结构与典型应用模式。
________________________________________

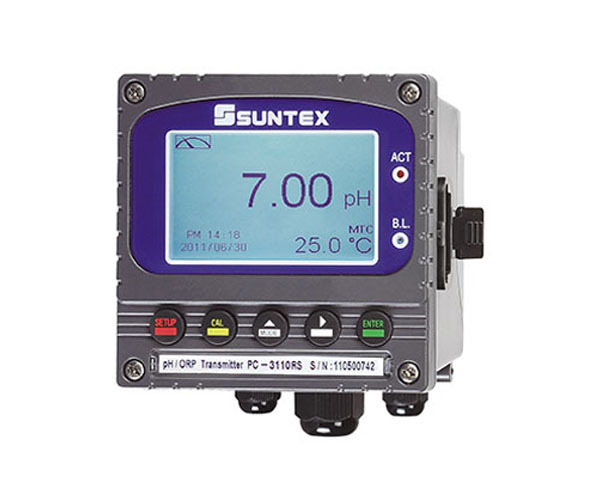

二、SUNTEX上泰仪器在PID控制系统中的定位
在完整的自动化系统中，SUNTEX上泰仪器通常承担以下角色：
1.核心测量单元
o pH
o ORP
o电导率/电阻率
o余氯、溶解氧、多参数
2.控制信号输出源
o 4–20 mA模拟量
o RS485/Modbus RTU
o继电器DO控制信号
3.PID算法执行端（部分型号）
o内置PID运算
o输出连续调节信号
o支持死区、限幅、延时等工程参数
在实际工程中，SUNTEX仪表既可以自身完成PID控制，也可以作为PID输入信号源，将测量数据送至PLC、变频器或上位机系统。
________________________________________
三、SUNTEX PID联动方案的三种典型架构设计
1️⃣方案一：SUNTEX仪表内置PID+变频器联动（最常见）
系统结构：
探头→SUNTEX仪表（PID）→4-20mA→变频器→水泵/加药泵/阀门
特点：
•无需PLC，结构简单
•成本低，调试周期短
•稳定性高，适合单参数闭环控制
适用场景：
•电导率控制补水泵
•pH控制加药泵
•ORP控制消毒投加量
________________________________________
2️⃣方案二：SUNTEX仪表+PLC PID运算（多参数系统）
系统结构：
探头→SUNTEX仪表→4-20mA/RS485→PLC（PID）→变频器/执行机构
特点：
•多参数参与控制
•控制逻辑灵活
•可实现联锁、条件判断
适用场景：
•污水处理厂多段加药
•化工生产工艺水
•智慧水务集中控制
________________________________________
3️⃣方案三：SUNTEX仪表+上位机/DCS数字PID控制
系统结构：
探头→SUNTEX仪表→RS485→SCADA/DCS→控制输出
特点：
•数据集中管理
•适合大型系统
•可远程调参、趋势分析
________________________________________
四、SUNTEX PID联动控制的核心设计逻辑
1.控制目标的明确
在设计PID联动方案前，必须明确：
•控制对象是什么？
o水质指标（pH、ORP、电导率等）
•被控设备是什么？
o加药泵、补水泵、排污阀、循环泵
例如：
目标：将循环水电导率稳定在1800μS/cm±50
________________________________________
2.控制方向的设定（正向/反向）
这是PID设计中最关键但最容易出错的步骤。
控制场景输出逻辑
电导率高→加快补水正向
电导率高→减少加药反向
pH低→增加碱液正向
ORP高→降低消毒投加反向
SUNTEX仪表支持输出方向可选，工程适应性强。
________________________________________
3.PID参数的工程化设置思路
（1）比例P
•决定反应速度
•P大：响应快，但易振荡
•P小：稳定但迟钝
（2）积分I
•用于消除长期偏差
•I太小：易超调
•I太大：系统反应慢
（3）微分D
•抑制突变
•在水处理系统中通常设为0或较小值
SUNTEX实际工程推荐初值：
•P=0.8~1.5
•I=30~120秒
•D=0~5
________________________________________
4.死区与限幅设计（非常重要）
•死区（Dead Band）
避免设备频繁启停，例如±20μS/cm
•输出限幅
防止泵长时间满频运行，如：
o最小输出：4.5 mA
o最大输出：18.5 mA
SUNTEX仪表支持上述参数独立设置。
________________________________________
五、典型PID联动应用方案设计案例
案例一：循环冷却水电导率PID自动补水方案
控制目标：
•控制电导率≤2000μS/cm
方案配置：
•SUNTEX电导率仪（带温补）
•输出4–20 mA→变频器
•控制补水泵转速
控制逻辑：
•电导率升高→PID输出增加→补水加快
•电导率回落→输出降低→系统稳定
效果：
•电导率波动减少70%
•排污水量明显下降
________________________________________
案例二：泳池ORP+PID联动消毒投加
控制目标：
•ORP稳定在700–750 mV
方案特点：
•SUNTEX ORP仪表
•PID输出→变频计量泵
•连续调节消毒剂投加量
优势：
•避免余氯过高刺激
•消毒效果稳定
•节省药剂
________________________________________
案例三：化工溶液浓度自动控制
原理：
•电导率作为浓度间接指标
•PID调节加药泵频率
应用效果：
•浓度波动明显降低
•人工干预减少
•产品一致性提高
________________________________________
六、PID联动方案调试流程（工程实操版）
1.确认探头安装正确、数据稳定
2.完成标定，确保测量真实可靠
3.设定控制目标值（SP）
4.设置PID初始参数
5.联动变频器并观察趋势曲线
6.逐步微调P、I参数
7.设定死区与报警限值
调试原则：
👉先稳定，再追求响应速度
________________________________________
七、常见设计误区与规避建议
误区后果建议
忽略温度补偿控制漂移启用温补
PID参数过激系统震荡降低P
无死区设计设备频繁动作设置Dead Band
探头维护不足数据失真定期清洗
输出限幅未设设备损耗设置上下限
________________________________________
八、SUNTEX PID联动方案的核心优势总结
1.控制逻辑清晰，工程实施简单
2.测量稳定，为PID提供可靠输入
3.兼容变频器、PLC、DCS系统
4.适合连续调节，避免“开/关式”粗放控制
5.在水处理领域有大量成熟应用案例
SUNTEX上泰仪器真正实现了：
“测得准+控得稳+用得久”
