在水处理自动化系统中，在线监测仪表的稳定运行不仅依赖于产品本身性能，更依赖于规范的接线施工与标准化的使用流程。在大量工程实践中发现，超过60%的仪表异常问题并非质量原因，而是由于接线不规范或调试流程错误所导致。

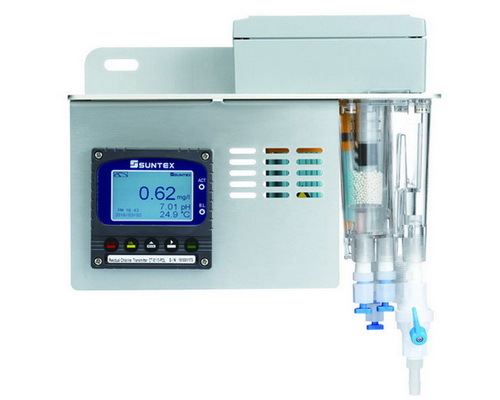

本文结合真实工程案例，系统讲解SUNTEX上泰仪器在线仪表的标准接线步骤与完整使用流程，帮助工程技术人员建立规范操作体系，保障设备长期稳定运行。
________________________________________
一、工程背景案例说明
某5万吨/日污水处理厂升级改造项目，新增：
•在线pH监测系统
•ORP控制系统
•余氯自动加药系统
•电导率监测系统
在安装初期出现以下问题：
•数据跳变
•控制失灵
•通讯不稳定
•继电器输出异常
经排查发现，主要问题来自接线不规范与调试流程错误。
通过标准化整改后系统恢复稳定运行。
________________________________________
二、上泰SUNTEX在线仪表标准接线步骤
第一步：确认电源类型
上泰在线仪表常见供电方式：
•AC 220V
•DC 24V
必须确认电源规格，避免错误供电烧毁电路。
注意事项：
•火线、零线分清
•接地线可靠连接
•使用独立空气开关
________________________________________
第二步：传感器接线
不同探头接线方式不同：
1、pH/ORP电极
•信号线
•参比线
•温度补偿线（如有）
•屏蔽层单端接地
注意：
高阻抗信号必须远离强电线路。
________________________________________
2、电导率电极
•四线或两线制
•确认电极常数匹配
________________________________________
3、余氯探头
•电极信号线
•温度补偿线
•极性不能接反
________________________________________
第三步：4–20mA输出接线
常见接入对象：
•PLC模拟量输入
•变频器
•数据采集系统
接线要点：
•确认有源/无源输出
•正负极不可接反
•屏蔽层接地
________________________________________
第四步：继电器控制输出
继电器常用于：
•控制加药泵
•控制报警装置
•联锁停机
必须确认：
•常开/常闭触点
•电流负载范围
•是否需要中间继电器
________________________________________
第五步：通讯接线（RS485）
通讯注意事项：
•A/B极性正确
•终端电阻设置
•地址编号唯一
•屏蔽双绞线
错误接线会导致：
数据丢失或通讯失败。
________________________________________
三、标准使用流程（从上电到稳定运行）
1、通电前检查
•所有接线端子紧固
•接地可靠
•探头安装到位
•流通池有稳定流量
________________________________________
2、开机初始化
首次通电：
•仪表自检
•进入参数设置界面
设置内容包括：
•测量类型
•单位
•量程范围
•输出模式
________________________________________
3、参数设定
关键设置：
•量程上下限
•4–20mA对应值
•报警值设定
•PID控制参数（如有）
必须根据实际工况设定。
________________________________________
4、电极校准
不同探头校准方法：
•pH：两点或三点校准
•ORP：标准液校准
•电导率：标准溶液
•余氯：比色法对比校准
校准步骤：
1.清洗电极
2.放入标准液
3.输入标准值
4.确认保存
________________________________________
5、联动测试
测试：
•模拟数值变化
•检查PLC显示
•检查加药泵是否启动
•检查报警动作
确认闭环逻辑正常。
________________________________________
四、常见接线错误案例分析
案例一：屏蔽层双端接地
导致：
信号干扰严重。
解决：
单端接地。
________________________________________
案例二：4–20mA接入错误端口
造成：
PLC无信号。
解决：
确认模拟量模块接线端。
________________________________________
案例三：未分离强弱电
导致：
数值跳变。
解决：
信号线与动力线分开敷设。
________________________________________
五、完整运行闭环逻辑
标准运行逻辑为：
传感器检测→仪表转换→模拟输出→PLC分析→控制执行设备→水质变化反馈
只有接线正确，闭环控制才能稳定。
________________________________________
六、维护与长期运行注意事项
1、每月检查接线端子
防止松动氧化。
2、每季度检查接地系统
保证抗干扰能力。
3、定期校准探头
保证数据准确。
4、保持取样系统稳定
流量与压力必须恒定。
________________________________________
七、工程改造后运行效果
上述污水厂整改后：
•数据稳定性提升
•自动加药控制平稳
•故障率下降70%
•运维成本明显降低
说明：
规范接线与标准流程是系统稳定的基础。
________________________________________
八、总结
上泰SUNTEX在线仪表的接线与使用流程，决定了设备能否发挥真实性能。
正确步骤包括：
•标准电源接入
•正确传感器接线
•规范信号输出连接
•严格参数设定
•完整校准流程
•系统联动测试
工程经验表明：
70%的问题源于施工细节。
只有规范安装与科学调试，才能保障在线监测系统长期稳定运行。
