一、前言
在水质在线监测系统中，SUNTEX上泰仪表凭借其精准稳定、功能多样，广泛应用于污水处理、自来水厂、工业循环水、食品制药等领域。仪表接线作为设备安装调试中最重要的环节，直接关系到整套系统的稳定运行和测值传输安全。
本文将详细介绍SUNTEX常用仪表（如pH、ORP、余氯、电导率、溶氧、多参数分析仪等）的接线步骤与每路接线端子的作用，并结合现场案例说明注意事项。
________________________________________

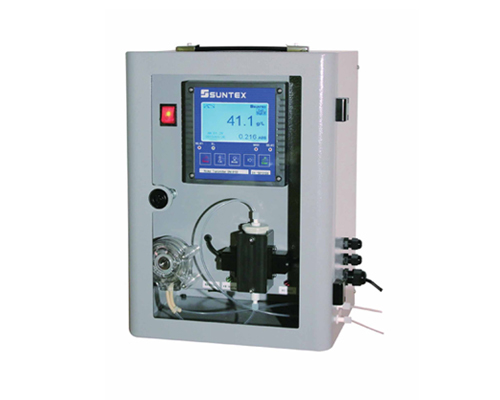

二、SUNTEX仪表常见接线端子功能说明
以SUNTEX PC-3310、DC-5310、RC-4110、CT-6300系列仪表为例，标准端子排功能如下：
端子编号功能说明接线说明
L/N/PE仪表电源接入端接220V AC或24V DC，PE为接地
4-20mA+/-模拟输出接口接至PLC/DCS或记录仪接收端口
RELAY 1/2/3报警继电器输出端口控制加药泵、排水阀或声光报警装置
RS485 A/B通讯端口连接上位机/组态软件实现远程监控
SENSOR+/-/TEMP传感器信号接线端口接对应pH、ORP、余氯、电导等探头信号
CLEAN探头清洗信号输出端口控制电动清洗装置或气动冲洗系统
________________________________________
三、SUNTEX仪表标准接线步骤
📌①仪表固定安装
•将仪表按说明书要求嵌入控制柜或墙面固定支架
•确保仪表面板正面水平、牢固
📌②仪表电源接线
•按说明书确认电源类型（220V AC或24V DC）
•将L/N/PE正确接入供电电源，PE接地端务必接牢
📌③传感器信号接线
•将探头信号线依次接入SENSOR+/SENSOR-端子
👉pH、ORP、电导率信号线一般分正负极
👉余氯、溶氧、电阻率探头带屏蔽线，接PE
•将温度补偿电极信号接TEMP端子，保障测值自动温度补偿
📌④模拟信号输出
•将仪表4-20mA模拟量输出接至PLC/DCS控制系统输入端
👉4-20mA+接PLC正极，4-20mA-接PLC负极
📌⑤报警继电器接线
•RELAY1/RELAY2设定高低值报警，连接控制加药泵或排水阀
•确保负载功率≤250V AC/5A，避免烧继电器触点
📌⑥RS485通讯接线
•RS485 A、B端子分别接入上位机通讯接口
•配置MODBUS地址及波特率
📌⑦探头清洗装置控制接线（如有）
•将清洗电磁阀或气动执行器线接入CLEAN端子
________________________________________
四、接线作用说明
接线项目作用
电源接线保障仪表正常供电，避免接错或缺地导致仪表损坏
传感器信号接线精准接收水质参数原始信号，保障测值可靠稳定
温度补偿接线实现自动温度补偿功能，确保不同水温下测值精度
4-20mA模拟输出将仪表测值实时传输至PLC/DCS，实现远程控制联动
报警继电器输出控制现场加药泵、排污阀、声光报警，超标自动响应
RS485通讯接线实现仪表与监控软件远程联动、数据记录、历史查询
探头清洗控制自动触发探头清洗，延长探头寿命，保持测值稳定
________________________________________
五、现场接线注意事项
✅仪表接线前务必断电
✅严格按照端子排标号接线，避免误接
✅信号线、动力线、通讯线分开走线，避免干扰
✅4-20mA输出需接地或屏蔽，通讯线采用双绞线
✅清洗装置控制负载功率需校核，严禁超载
✅电源接地线必须可靠接地，防雷防静电
________________________________________
六、项目案例实操
📌四川某污水厂循环水监测站
•安装SUNTEX RC-4110仪表4台，监测pH、ORP、余氯
•配置RS485总线通讯至中控室组态软件
•4-20mA信号联动现场自动加药泵
•报警继电器触发声光报警+自动排污阀
•成功实现无人值守+超标预警+联动排放
运行半年测值稳定，系统报警响应及时，巡检记录无误，探头清洗次数减少30%。
________________________________________
七、总结
SUNTEX上泰仪表接线不仅是供电和信号连接，更关系到整套监测系统的实时性、联动性与远程控制能力。合理规范接线、科学配置功能，才能充分发挥仪表在水质监测中的核心作用。
📌建议在项目实施前，由专业技术工程师根据水质参数种类、现场控制需求、PLC配置情况，制订详细接线图及仪表通讯方案，保障系统运行稳定、高效。
