一、前言
在现代水质监测、水处理及环保工艺系统中，SUNTEX上泰系列在线水质分析仪表因其性能稳定、测量精准、操作便捷而广泛应用于自来水厂、污水处理厂、循环水系统、游泳池、湖泊水库、食品饮料、医药化工等行业。仪表安装调试的规范性直接影响水质数据的实时准确性与系统稳定运行。
本案例将以实际项目为背景，全面解析SUNTEX上泰PH/ORP、溶解氧、电导率、余氯、浊度、离子浓度等多参数在线水质监测仪表接线安装步骤，结合现场施工要点、常见问题及排查方法，供技术人员及水务工程师参考。
________________________________________
二、案例背景
项目名称：四川XX污水处理厂水质监控系统改造
安装仪表品牌：SUNTEX上泰
安装型号：
•PC-3110 pH/ORP控制器

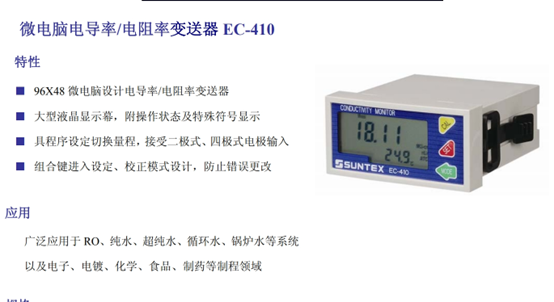

•EC-410电导率控制器
•DO-3100溶解氧控制器
•RC-2000余氯控制器
探头类型：
•PC series玻璃pH/ORP探头
•EC series金属环式电导率探头
•DO series极谱式溶解氧探头
•RC series余氯极谱探头
________________________________________
三、SUNTEX上泰仪表安装前准备
1.仪表及配件检查
确认出厂配套设备齐全，包括：
•仪表本体
•探头
•安装支架
•探头护套
•电缆线缆
•说明书与校正证书
2.安装位置选择
•仪表控制器安装于干燥、无腐蚀气体、温度-10~50°C环境
•避免高压强磁场干扰源
•探头安装于水流稳定、无强烈气泡搅动位置
3.工具准备
•十字螺丝刀
•剥线钳
•电工胶布
•万用表
•尼龙扎带
•原厂标准线缆
________________________________________
四、SUNTEX上泰仪表接线步骤
（一）电源接线
1.查看仪表背面接线端子排，确认L/N/接地端子位置。
2.将220V交流电源线剥线，分别接入L（火线）、N（零线）、⏚（接地）
3.确保接线压紧、无裸线外露
4.开机前用万用表检测电源是否正确接入
注意：控制器外壳必须可靠接地，防止静电干扰
________________________________________
（二）探头信号线接线
以pH探头为例：
1.将pH玻璃电极与仪表对应“pH+”“pH-”端子连接
2.液接参比线接“REF”端子
3.屏蔽层接“⏚”地端，保证信号线全程单端屏蔽
其它探头：
•溶解氧：信号+、信号-、参比、温补端子
•电导率：电极信号+、-，温补线
•余氯探头：信号+、信号-、温度+、温度-
注意：探头信号线严禁与电源线同管敷设，避免干扰
________________________________________
（三）温度补偿线接线
1.将温补线正极接入仪表“TEMP+”端子
2.负极接入“TEMP-”端子
3.如带三线制NTC/PT100温补电阻，按照说明书端子定义接线
________________________________________
（四）报警继电器接线
如需远程上位机或自动加药连锁控制，需连接继电器输出：
1.常开（NO）、常闭（NC）、公共端（COM）对应外接控制回路
2.根据设定值，仪表超限时继电器动作，控制投药或报警
________________________________________
（五）4-20mA模拟量输出接线
1.电流正极接“4-20mA+”端子
2.负极接“4-20mA-”端子
3.接入DCS或PLC系统模拟量输入端
________________________________________
五、探头安装步骤
1.将探头螺纹端安装于测量池、管路在线流通槽或浸没安装支架
2.确保探头安装方向垂直，传感面完全浸没于液体中
3.探头电缆用尼龙扎带固定，防止晃动影响读数
________________________________________
六、案例现场调试过程
1.通电检查
确认电源线、信号线、继电器线、4-20mA线无短接、断路
2.仪表上电，查看屏幕正常启动，参数初始化
3.探头安装完成，连接好所有端子
4.用标准缓冲液（pH 4.00/7.00/10.00）逐点校准pH仪表
5.余氯探头安装完成后充填新电解液，排除气泡，静置极化30分钟
6.逐台仪表检查4-20mA输出值是否与测量值对应
7.仪表报警上下限设定，继电器动作测试
________________________________________
七、常见接线问题与排查
故障现象可能原因处理方法
仪表无显示电源接反或断线检查L/N/⏚接线
数值跳动探头信号线干扰加强屏蔽接地，避免交叉
模拟量无信号4-20mA回路断路检查输出端、DCS接线
报警不动作继电器线松脱重接端子，检查设定值
________________________________________
八、项目经验总结
本次四川污水厂改造项目安装20套SUNTEX上泰仪表，规范执行电源分离、信号线独立敷设、屏蔽接地、分段接线、逐点校验，避免了安装阶段常见的干扰波动、模拟量漂移、探头数值异常等问题。
良好接线规范是保障上泰仪表长期稳定运行、测量准确、远传联动可靠的基础，任何简化接线或非标准操作，都会带来数据失准、误报警、设备烧毁等隐患。
________________________________________
九、恒泰专业服务
四川恒泰环境科技有限公司，作为SUNTEX上泰仪器（台湾上泰）中国大陆库存经销商、中国销售中心、中国售后服务中心，长期为全国客户提供：
•上泰仪表原厂产品、探头、耗材
•接线安装、调试校准
•在线维护、余氯膜头更换
•多参数系统组态通讯
•远程指导与现场运维
服务热线：028-85557890
恒泰官网：www.eternal.net.cn
________________________________________
十、结语
水质在线监测设备的安装接线，是决定系统稳定性、测量精准性、后续维护便捷性的重要环节，SUNTEX上泰系列仪表结构规范，接线便捷，若严格依照标准步骤安装调试，完全可实现稳定可靠运行多年。建议项目方优选恒泰专业售后团队，承接仪表安装、调试及维保，确保系统长期无故障运行，保障水质监控数据权威。
