在水质监测和环境治理项目中，SUNTEX上泰仪表以其精准的监测功能和稳定的控制性能被广泛应用于市政污水处理厂、工业废水治理、医院废水消毒以及循环水处理等场景。要确保上泰仪表长期稳定运行，合理的电气接线和科学的调试流程至关重要。本文将结合一个实际案例，对SUNTEX上泰仪表在电气接线与调试过程中的操作步骤、注意事项以及系统优势进行详细分析。
________________________________________
一、案例背景

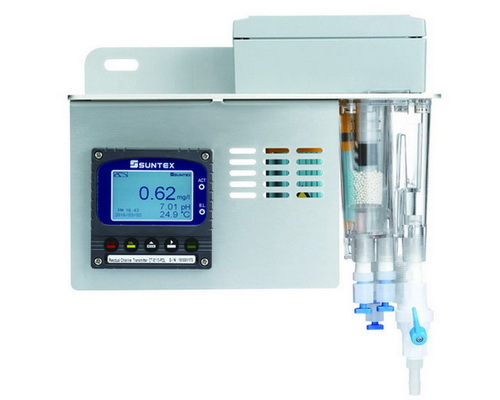

某工业园区的表面处理车间，需要对电镀废水中的pH、ORP及余氯进行实时监控和自动加药控制。项目选用了SUNTEX上泰多参数仪表配合探头与加药泵，通过模拟量/继电器输出以及与PLC的通讯实现水质监控+自动药剂投加的一体化方案。
在安装过程中，如何完成电气接线与调试，是确保系统稳定运行的第一步。
________________________________________
二、SUNTEX上泰仪表电气接线步骤
1.电源接线
o上泰多参数仪表通常支持AC 220V或DC 24V供电，需根据型号确认。
o电源线应接在仪表电源端子，接线顺序严格按照说明书，注意相线、零线和接地的正确连接。
o要求接地电阻小于4Ω，避免因接地不良导致数据波动或电气干扰。
2.探头信号接线
o pH/ORP电极信号为高阻抗低电流信号，建议使用厂家配套的屏蔽线，屏蔽层接地。
o电导率、电阻率或余氯探头一般带有温补信号线，需按照仪表标识端子正确接入。
o探头电缆不应与电源线平行布置，避免电磁干扰。
3.控制输出接线
o上泰仪表支持继电器触点输出，可直接驱动加药泵、搅拌器或报警装置。
o继电器输出为无源触点，需外接电源和执行设备。
o若控制设备为变频器或电磁阀，则应通过中间继电器或PLC联动。
4.通讯接线
o多参数仪表常见的通讯接口为RS-485（Modbus RTU协议）。
o A/B线要与PLC或上位机对应，接线长度超过500米时需加装中继器或采用屏蔽双绞线。
o在同一总线上多个设备时，注意地址设定，避免通讯冲突。
________________________________________
三、调试流程
1.通电自检
o仪表通电后应正常显示界面，确认无报警提示。
o检查电源电压，确保符合供电要求。
2.探头校准
o pH电极使用标准缓冲溶液进行两点或三点校准。
o ORP电极需在标准氧化还原溶液中进行单点标定。
o余氯探头在投运前必须使用已知浓度氯溶液进行比对校正。
3.控制参数设定
o设置控制点上下限（如pH 6.5–7.5范围）。
o设定继电器输出模式（高点报警/低点加药/比例控制）。
o根据水质波动情况，设定合适的迟滞范围，避免频繁启停加药泵。
4.通讯调试
o在PLC或上位机中输入仪表通讯地址、波特率等参数。
o测试数据读取是否正确，确保水质参数能够实时上传至监控系统。
o如出现通讯不稳定，需检查接地屏蔽、线路长度和接线极性。
5.系统联动测试
o模拟废水酸碱度变化，观察仪表是否能及时触发加药泵动作。
o测试异常情况（如pH过高报警），确认系统报警功能正常。
o验证远程监控数据与仪表本地显示一致。
________________________________________
四、案例运行效果
在调试完成后，该工业园区电镀废水处理系统表现出以下优势：
•实时监控：pH、ORP、余氯三参数可24小时连续监测。
•稳定加药：仪表继电器输出与加药泵联动，药剂投加精确，避免过量或不足。
•安全可靠：多级报警联动，有效防止废水超标排放。
•远程管理：数据通过RS-485上传至中控室，实现集中管理。
________________________________________
五、注意事项总结
1.仪表电源必须独立接地，避免共地干扰。
2.探头信号线要远离高压电缆，必要时加装隔离模块。
3.控制输出需匹配负载功率，防止继电器触点烧毁。
4.调试前务必完成探头校准，否则数据不具备工程可靠性。
5.建议在系统运行初期加强巡检，确保接线与参数设定无误。
________________________________________
六、结语
SUNTEX上泰仪表凭借精准的数据采集、强大的输出控制能力和灵活的通讯接口，在污水处理及工业废水治理中扮演着关键角色。合理的电气接线与科学的调试流程，是确保其高效运行的基础。本案例表明，通过严谨的安装和测试，SUNTEX上泰多参数仪表能够实现实时监测—自动控制—远程管理的一体化解决方案，为环保治理和水质达标提供坚实保障。
