一、前言
在当代水处理与环境保护行业，余氯作为自来水、泳池水、循环冷却水、工业废水和饮用水消毒过程中最为关键的指标之一，直接关系到水质安全、消毒效果以及出水达标排放。过高或过低的余氯含量都可能引发一系列水质异常、安全事故及设备腐蚀等问题。
为了保障水体中余氯浓度控制在合理范围，实时在线监测成为水处理工艺环节中的刚性需求。SUNTEX上泰仪器作为行业知名水质监测设备品牌，其在线余氯变送器及配套探头广泛应用于中国大陆自来水厂、二次供水、小区二次加压、泳池、水上乐园、市政污水处理厂及工业冷却水系统。
本文将围绕四川某大型自来水厂二次加压泵房项目，详细分析SUNTEX上泰余氯测量仪表的选型、安装、调试、测量原理、现场应用表现、常见问题及优势特点，为广大水处理技术人员和项目负责人提供一套完整、可复制的余氯测量解决方案。
________________________________________
二、项目背景
1.项目名称：四川XX城区二次加压泵站在线水质监测系统
2.建设需求：
•实时在线监测出厂水和二次加压供水水体中的余氯含量
•联控加氯消毒装置，实现水质稳定消毒
•将余氯浓度数据实时上传至中控DCS系统及智能水务平台
3.监测指标：
•水温：5~35℃
•pH：6.5~8.5
•余氯：0.1~4.0mg/L
4.选型品牌：SUNTEX上泰
________________________________________
三、SUNTEX上泰余氯测量仪表选型配置
根据项目要求与实际工况环境，选配设备如下：

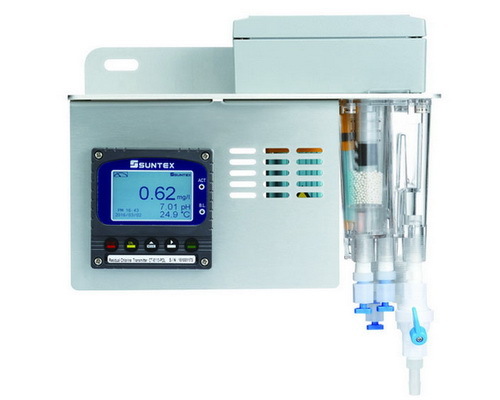

•余氯变送器：CL-8100在线余氯变送器
•余氯电极：CL-5100膜式极谱型余氯探头
•安装方式：在线流通槽安装
•输出接口：4-20mA、RS485 MODBUS、继电器
•联控设备：自动加氯消毒设备
配置优势：
•精准测量0.00~5.00mg/L余氯浓度，分辨率达0.01mg/L
•具备温度自动补偿功能，提升测量稳定性
•支持多组报警继电器控制，联控加氯设备启停
•IP65防护等级，适应高湿潮湿泵房环境
________________________________________
四、SUNTEX上泰余氯测量原理
SUNTEX CL-5100余氯电极采用极谱式膜电极原理：
1.电极内部结构：含银/银氯化银阳极与铂阴极，封装于电解液中
2.工作原理：
o余氯透过PTFE膜扩散至电极表面
o在恒定极化电压下，余氯发生还原反应，产生微弱电流
o电流强度与余氯浓度成线性关系
o变送器采集电流信号，自动转换为mg/L数值显示
3.温度补偿：通过NTC温度传感器对电化学反应速率进行实时补偿修正，提升测量准确性
________________________________________
五、仪表安装与接线步骤
1.安装位置：
•余氯变送器固定于泵房操作台或墙面
•余氯电极安装于在线流通槽，确保水样持续流动
2.电源接线：
•220VAC接至L/N/GND端子，仪表独立供电，避免共地干扰
3.信号接线：
•电极信号线接入CL-8100余氯变送器对应端口
•4-20mA输出接至DCS模拟量AI端
•RS485接中控水务系统串口
4.联控继电器：
•设置余氯下限0.2mg/L，上限1.0mg/L
•联控继电器NO/COM接入自动加氯消毒机控制回路
________________________________________
六、余氯仪表校准步骤
SUNTEX CL-8100余氯仪表采用标液比对法校准：
1.准备：
•余氯标准溶液（0.5mg/L、1.0mg/L）
•清水、校准杯、擦拭纸巾
2.校准步骤：
①清洗余氯电极表面膜头，消除水垢附着
②将探头置入清水中，记录稳定值
③放入0.5mg/L标准液，待数值稳定，按校准键确认
④放入1.0mg/L标准液，确认
⑤完成两点校正，返回测量模式
3.校准周期：
•建议初次安装后，每天校准一次
•稳定运行后每周或每月依据水质情况定期校验
________________________________________
七、系统联控运行效果
•实时测量值误差≤±0.05mg/L
•联控加氯设备响应时间＜3秒
•连续稳定运行400天无故障停机记录
•与实验室DPD比色法对比，偏差小于±5%
•数据实时上传，水务局智能平台远程监控
________________________________________
八、常见故障及处理
故障现象原因分析排查及解决办法
数值跳动电极污染、流速异常清洗膜头、更换电解液
数值偏高电极膜头破损更换膜头及电解液
无信号输出信号线断路、极化电压异常检查线路、更换电极
仪表报警超量程、温补异常校正、恢复出厂设置
________________________________________
九、SUNTEX上泰余氯测量优势总结
•高精度测量：0.01mg/L分辨率
•极谱式膜电极：抗干扰能力强、响应快
•自带温度补偿：减少环境温度对测量值影响
•联控功能丰富：继电器+模拟量+数字通讯
•维护简便：膜头、电解液快速更换
•适应复杂环境：IP65防护、户外室内均可使用
________________________________________
十、恒泰售后保障
四川恒泰环境科技有限公司作为SUNTEX上泰仪器（台湾上泰）中国大陆库存经销商、中国销售中心、中国售后服务中心，专业提供：
•全系列SUNTEX余氯测量设备
•pH、ORP、电导率、溶解氧、浊度、COD仪表
•现场安装调试、校准保养、备件耗材供应
•数据通讯组态、自动化水质控制系统集成
全国服务热线：028-85557890
恒泰官网：www.eternal.net.cn
________________________________________
十一、结语
本案例充分展示了SUNTEX上泰余氯测量系统在实际二次供水泵站中的应用成效。其测量准确、响应迅速、长期稳定、维护便捷，显著提升了供水系统水质在线监控和消毒联控自动化水平。
推荐在自来水厂、二次供水、游泳池、污水处理、市政管网及食品医药行业广泛推广使用，优选SUNTEX上泰品牌，配合恒泰专业技术服务保障，确保设备可靠运行、测量数据准确无误、系统联控高效稳定。
